azure 전용선 (express route) 연결

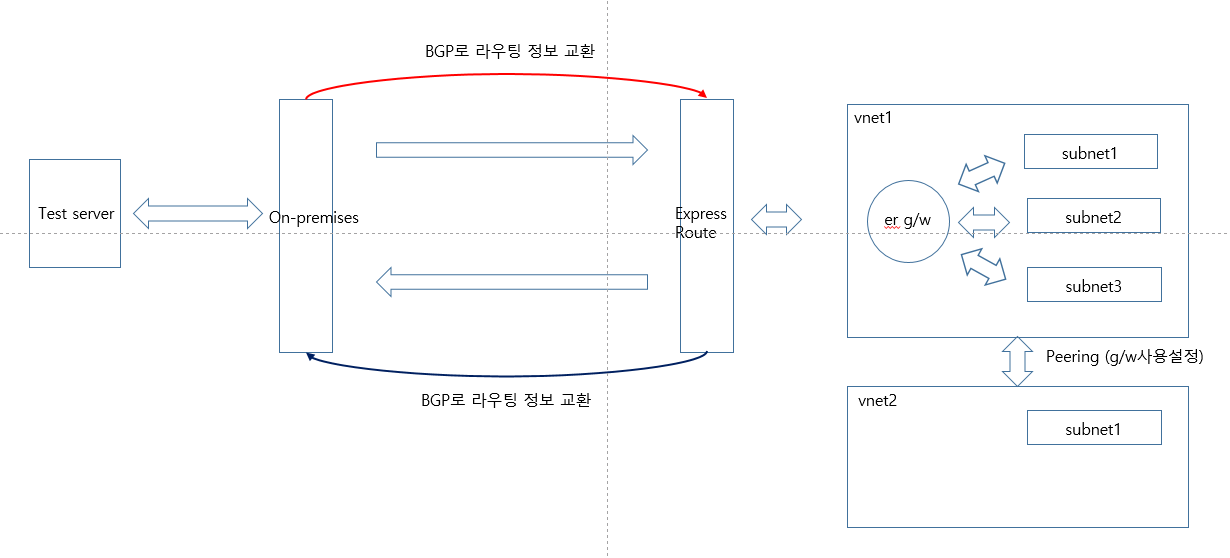

1.  연결 구성도

   전용선 사업자를 통해 물리적 라인을 연결후 azure 포탈에서 express route, virtual gateway(express gateway),

   connect를 사용하여 idc와 azure간 네트웍 연결



2. expressroute 생성 및 설정

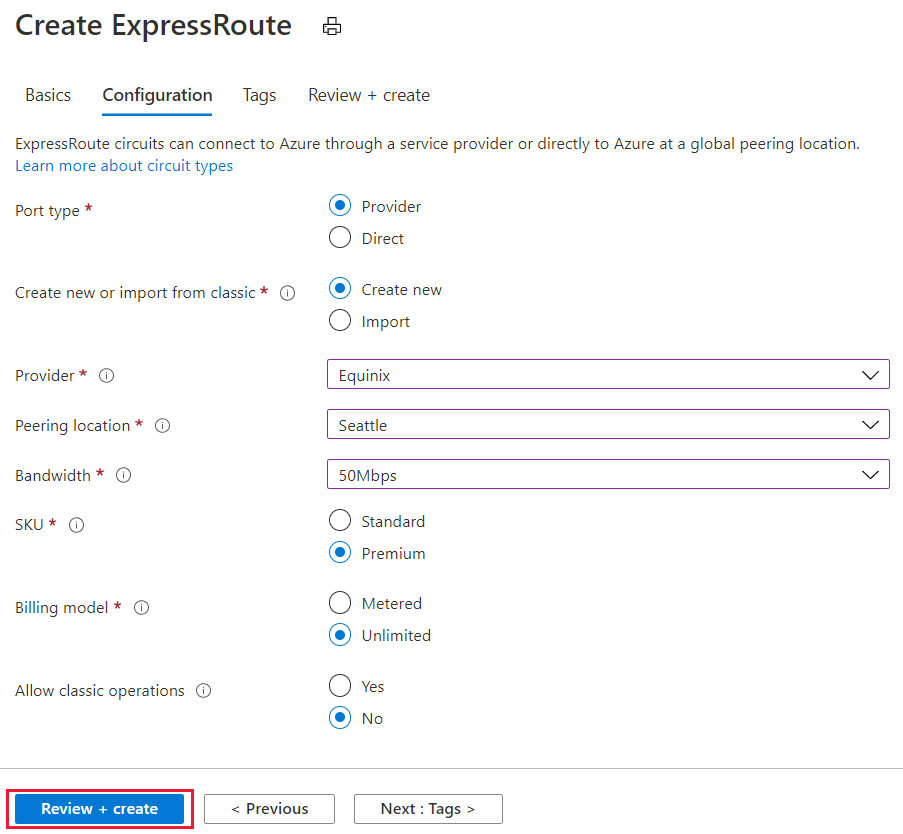

전용선 사업자(kinx, skt, skb??)를 통해 전용선 계약후, idc에 해당 네트웍 라인을 스위치 연결한 다음

아래와 같이 expressroute를 생성



3.  expressroute gateway 생성

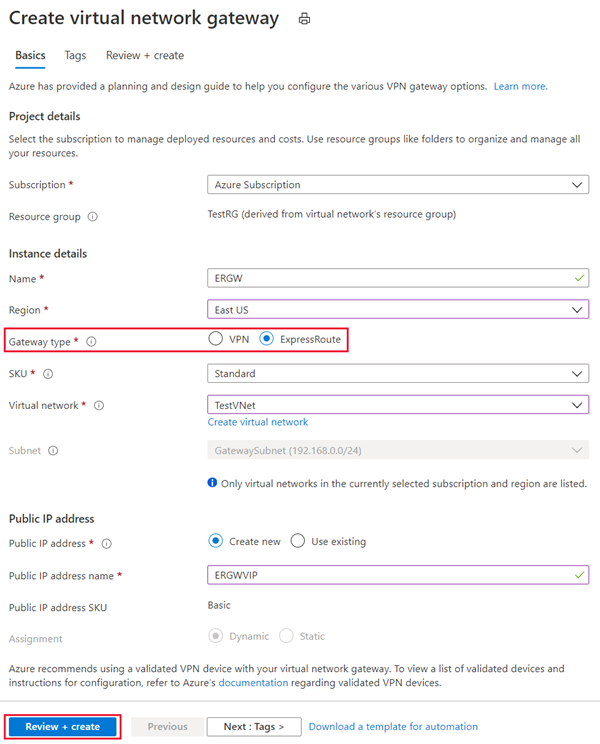

virtual network gateway에서 expressroute gateway를 아래와 같이 생성

- virtual network은 gateway 영역으로 사용할 ip 대역을 설정

- public ip는 사용하지 않아도 default 생성 하게끔 되어 있음



3. connection 연결

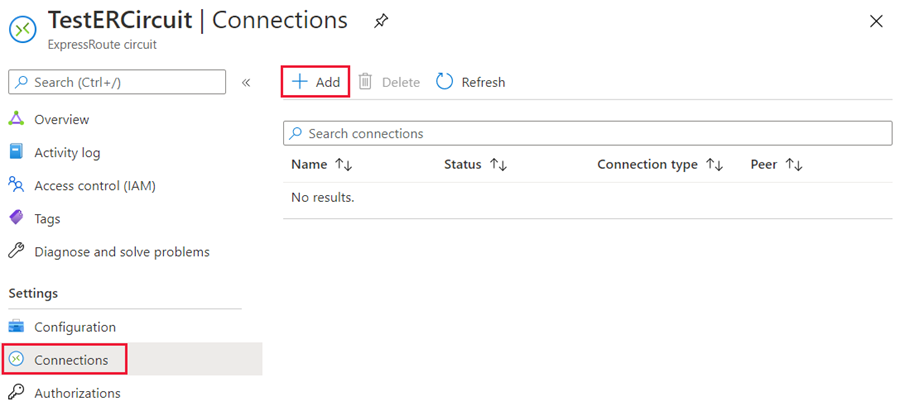

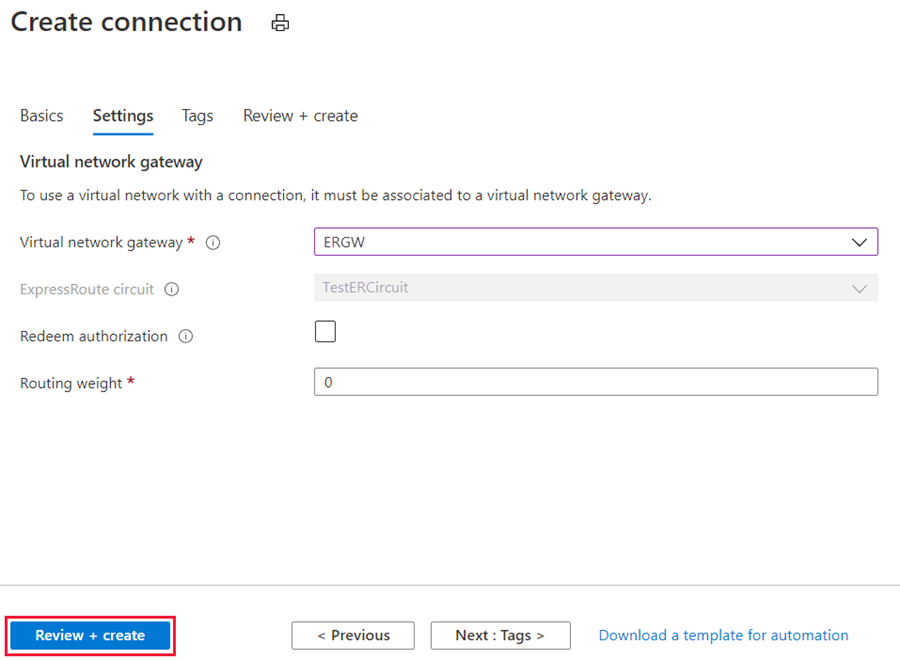

expressroute에 설정(setting) 항목중 connection 부분을 선택하여 expressroute와 gateway를 연결



4. VNET간 연결을 통한 전용선 사용



VNET peering 항목중 아래 설정을 사용하여 전용선 사용

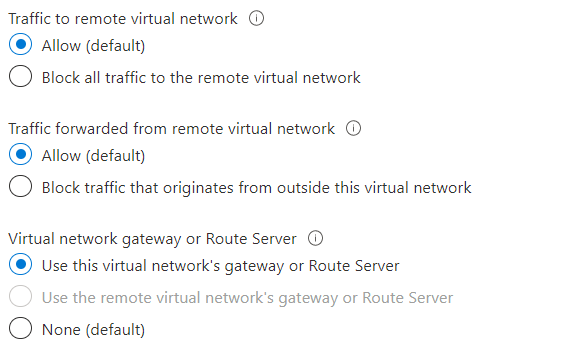

1) 전용선이 연결된 vnet에 peering 설정

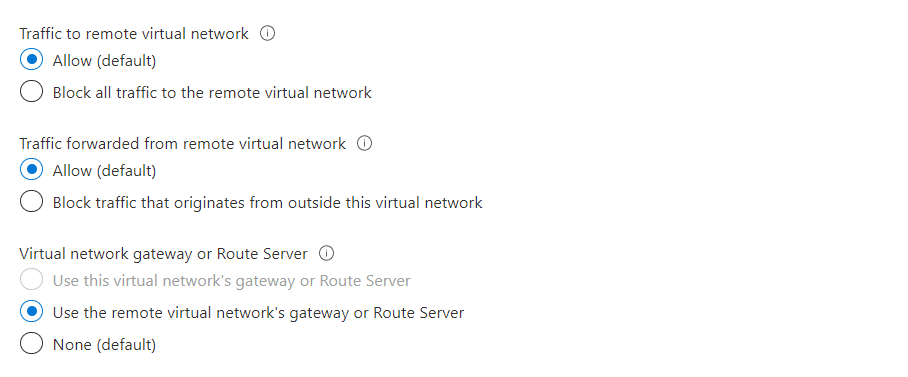

2) 전용선이 없는 vent에 peering 설정
