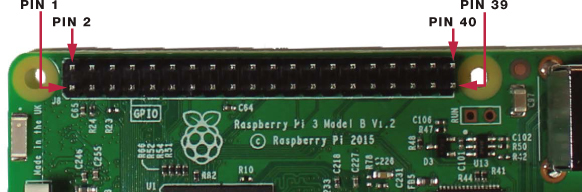

GPIO 구성



FUNCTION	NAME	NUMBER	NUMBER	NAME	FUNCTION
DC power	3.3 V	1	2	5 V	DC power
SDA1, I2C	GPIO 2	3	4	5 V	DC power
SCL1, I2C	GPIO 3	5	6	GND
GPIO_GCLK	GPIO 4	7	8	GPIO 14	TXD0
	GND	9	10	GPIO 15	RXD0
GPIO_GEN0	GPIO 17	11	12	GPIO 18	GPIO_GEN1
GPIO_GEN2	GPIO 27	13	14	GND
GPIO_GEN3	GPIO 22	15	16	GPIO 23	GPIO_GEN4
DC power	3.3 V	17	18	GPIO 24	GPIO_GEN5
SPI_MOSI	GPIO 10	19	20	GND
SPI_MISO	GPIO 9	21	22	GPIO 25	GPIO_GEN6
SPI_CLK	GPIO 11	23	24	GPIO 8	SPI_CE0_N
	GND	25	26	GPIO 7	SPI_CE1_N
I2C ID EEPROM	DNC	27	28	DNC	I2C ID EEPROM
	GPIO 5	29	30	GND
	GPIO 6	31	32	GPIO 12
	GPIO 13	33	34	GND
	GPIO 19	35	36	GPIO 16
	GPIO 26	37	38	GPIO 20
	GND	39	40	GPIO 21
